高速包装机设计中凸轮机构的优化实践 在高速自动化设备设计中，我们经常面临性能与可靠性的双重挑战。以一个要求达到 120 pcs/min 产速的高速包装机项目为例，初期方案在高速运转下暴露出一系列关键问题：设备振动剧烈，吸盘抓取不稳定，以及凸轮随动器磨损严重。这些问题不仅影响生产效率，更直接关系到设备的长期可靠性和运营成本。 初始方案问题分析初始设计中，凸轮运动曲线采用了较为简单的正弦加速度（Sinusoidal Acceleration）曲线。对于低速应用，这种曲线可能尚可接受，但在 120 pcs/min 这种高节拍工况下，其固有的运动特性弊端被放大： 加速度不连续性：正弦加速度曲线在运动起始点和终点，其加加速度（Jerk）值非零。这意味着在这些关键点，运动状态会发生“突变”，产生瞬时冲击。 冲击载荷：高加加速度导致系统承受较大的冲击载荷。这直接表现为设备的剧烈振动和噪音。 抓取不稳定：吸盘作为末端执行器，其运动的平稳性直接影响抓取成功率。冲击载荷使得吸盘在高速运动中产生抖动，导致抓取定位不准，甚至损坏产品。 部件磨损：凸轮随动器在冲击载荷作用下，滚动体与...

在非标自动化和医疗设备领域，客户对项目启动初期的外观概念设计需求通常是紧急且多变的。传统的设计流程，在面对这种快速迭代的需求时，效率瓶颈日益凸显。 传统外观设计流程的效率瓶颈以我的实践经验为例，一个典型的外观概念设计流程通常如下： 需求沟通与草图绘制： 与客户反复沟通功能、尺寸、风格偏好。 3D建模 (Rhino/SolidWorks)： 根据草图和结构要求进行精确建模。这一步耗时且需要对结构有深入理解。 材质与灯光设定 (Keyshot/V-Ray)： 为模型赋予合适的材质（如拉丝铝、哑光塑料、钢化玻璃），并设置专业级灯光环境，以模拟真实产品效果。 渲染出图与后期处理： 渲染高质量图像，可能还需要PS进行细节调整。 客户反馈与修改迭代： 这是最耗时的环节，任何微小调整都可能意味着从建模或材质灯光环节重新开始。 通常，仅一个初始方案从建模到渲染出4套不同视角/背景的视图，熟练的设计师也需要1-2天时间。如果客户反馈需要大改，周期将大幅延长。在项目初期，这无疑增加了时间成本和沟通成本，甚至可能错失项目机会。 AI 辅助下的快速概念设计实战现在，我们...

非标自动化设计领域，面对频繁的需求变更和迭代，传统的手动修改图纸方式效率低下且极易出错。真正的机械设计师，其价值不仅在于画图，更在于构建一套能够适应变化的、智能化的设计系统。SolidWorks中的全局变量和方程式功能，正是实现这一目标的核心工具，是区分“绘图员”与“设计师”的分水岭。 什么是参数化建模？参数化建模（Parametric Modeling）的核心在于利用数学关系和逻辑条件来驱动模型的几何形状和尺寸。这意味着模型的各个部分不再是孤立的数值，而是相互关联的变量。当一个关键参数改变时，所有与之关联的尺寸、特征甚至整个装配体都会自动更新，确保设计意图的完整性和一致性。 全局变量 (Global Variables): 你的设计字典全局变量是用户在SolidWorks模型中自定义的、具有名称和值的参数。它们可以代表任何你希望集中控制的设计要素，例如长度、宽度、厚度、间隙、数量等。 特点： 集中管理: 所有关键参数汇集一处，便于查找和修改。 易于识别: 使用有意义的名称（例如"皮带宽度"、"滚筒直径"），增强模型可读性。 数据类型多样...

在非标自动化设备设计领域，完成一套复杂机械结构的设计只是万里长征的第一步。紧随其后的，往往是BOM（物料清单）的整理与核对——一项看似基础，实则耗时、枯燥且极易出错的“苦差事”。尤其当BOM条目成百上千，需要人工区分标准件（如螺栓、轴承、气缸、传感器等）和加工件（如定制支架、板材、轴套等），并进一步生成采购清单和加工清单时，资深工程师们往往会感到效率瓶颈。每一次设计修订，都意味着这一繁琐流程的重复，严重挤占了我们本该投入到核心设计优化上的宝贵时间。 告别“BOM地狱”：N8N自动化处理非标BOM实战针对上述痛点，我们可以引入N8N——一个强大的开源自动化工作流工具，将其与我们的工程流程结合，实现BOM处理的自动化。这不仅能极大提升效率，更能解放工程师的双手和大脑，让他们专注于更高价值的创新工作。 核心思路：结构化数据摄入与智能分类我们的目标是：将CAD/PLM系统导出的原始BOM Excel表格，通过N8N进行自动化读取、分类、整理，最终生成分类清晰的采购清单和加工清单，并通过企业IM工具（如飞书、钉钉）即时推送给相关部门。 详细操作步骤 数据源准备：标准BOM Exc...

自动化设备的故障率是衡量其可靠性、TCO（总拥有成本）及生产效率的关键指标。要系统性地降低故障率，必须从设计源头、元件选型、运行维护等多个维度进行综合考量。这并非一蹴而就，而是一个贯穿设备全生命周期的工程实践。 结构设计注意事项结构设计是设备可靠性的基石。它不仅关乎设备的性能，更直接影响其长期稳定性。 材料与表面处理选择材料时，需充分考虑设备工作环境的温度、湿度、腐蚀性、磨损和载荷特性。 强度与刚度： 确保构件在最大载荷下不会发生塑性变形或过大弹性变形。例如，在精密定位机构中，选用高强度铝合金或淬火合金钢以保证刚度。 疲劳寿命： 对于承受交变载荷的部件，如夹具、连杆，应进行疲劳强度校核，并采用圆角过渡设计，避免应力集中。 耐磨性与润滑： 运动副的选材需考虑摩擦系数和磨损寿命。在存在相对运动的界面，应选用耐磨材料（如自润滑轴承、淬硬钢）并设计合理的润滑方案。 环境适应性： 潮湿或腐蚀环境下，优先选用不锈钢、工程塑料，或对碳钢进行镀镍、喷涂等防腐处理。 公差与配合合理的公差配合是保证装配精度和运动顺畅的关键。 累积公差分析： 对关键尺寸链进行公差叠加分析，确保在最差公差组合下，...

伺服电机选型并非简单查阅产品目录，它是一项严谨的系统工程，需要深入理解负载特性、运动学和动力学。忽视任何一个环节都可能导致系统性能不达标、寿命缩短甚至成本浪费。 伺服电机选型：超越额定参数的深层考量1. 扭矩计算方法：动态负载的精确捕捉伺服电机选型最核心的参数之一是扭矩。我们需要区分几种关键的扭矩类型，以确保电机在各种工况下都能可靠运行。 1.1 负载扭矩 (TL)这是系统克服外部阻力所需的扭矩。它通常包括： 摩擦扭矩：由运动部件间的摩擦力产生，例如导轨、轴承、密封件的摩擦力。Tf = Ff * r (摩擦力 * 作用半径)。 重力扭矩：在垂直运动或倾斜运动中，由负载的重力分量产生。Tg = m * g * r * sin(θ) (质量 * 重力加速度 * 作用半径 * 倾斜角正弦)。 加工/工作扭矩：在特定应用中，如切削、挤压、抓取等，直接作用于工件或执行机构的力矩。 1.2 加速扭矩 (Ta)加速扭矩是使系统在短时间内改变速度所需的扭矩。它与系统的惯量和加速度成正比。公式：Ta = (J_load + J_motor) * α其中： J_load 为负载侧折算...

如何优化伺服电机选型伺服电机选型是机械设计中的关键环节，直接影响系统性能和成本。本文介绍如何科学优化选型过程。 明确应用需求首先确定负载特性、转速范围和精度要求。分析峰值扭矩、持续扭矩和加速度需求，这些参数是选型的基础。考虑工作环境温度、湿度和振动等因素。 计算所需扭矩根据负载特性计算所需扭矩，通常选型时预留20-30%的裕度。齿轮传动系统需考虑减速比和传动效率。使用公式： $$T = \frac{F \cdot r}{\eta}$$ 其中F为负载力，r为作用半径，η为传动效率。 评估电机参数对比不同型号的功率、转速、惯性和响应时间。额定扭矩应满足连续工作需求，峰值扭矩应大于瞬时负载。选择惯性匹配好的电机，一般负载惯性不超过电机惯性的5倍。 考虑成本效益平衡性能与成本，选择性价比最优的方案。考虑维护成本、备件供应和技术支持。 验证和优化通过仿真软件验证选型方案，必要时进行试验验证。根据实际应用反馈持续优化。 科学的选型流程能有效提高系统可靠性和经济性。

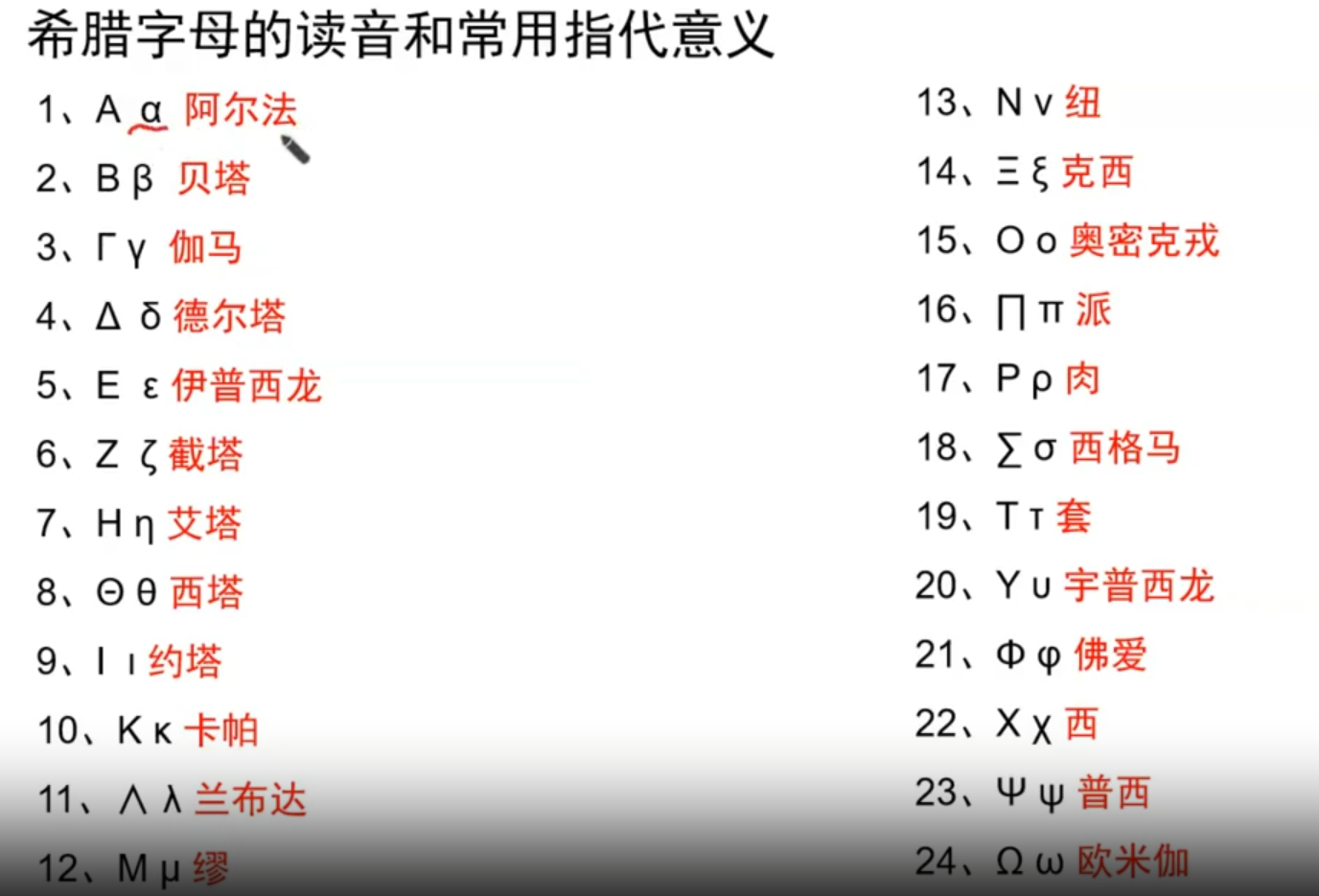

希腊字母在物理学和数学中的意义#来自Gemini 大写字母 (Uppercase) 小写字母 (Lowercase) 名称 (Name) 物理学/数学中的常见意义 (Common Meaning in Physics/Mathematics) $\Alpha$ (A) $\alpha$ 阿尔法 (Alpha) 角度、角加速度、吸收系数、精细结构常数、热膨胀系数、粒子物理中的 $\alpha$ 粒子 $\Beta$ (B) $\beta$ 贝塔 (Beta) 角度、速度与光速之比 ($v/c$)、粒子物理中的 $\beta$ 衰变、热力学中的倒温度 $\Gamma$ (Γ) $\gamma$ 伽马 (Gamma) 伽马函数、洛伦兹因子、剪切应变、光子、比热容比 $\Delta$ (Δ) $\delta$ 德尔塔 (Delta) 变化量、差分、狄拉克 $\delta$ 函数、克罗内克 $\delta$ 函数、小量 $\Epsilon$ (E) $\epsilon$ 伊普西隆 (Epsilon) 介电常数、应变、微小量、电场强...

浅谈齿轮传动的设计要点 那套精确啮合的齿轮系统，不仅是零件的组合，更是机械设计思想的具象体现。 齿轮传动作为现代机械中应用最广泛的传动形式，其设计质量直接影响到整个机械系统的工作性能、可靠性及寿命。一套优秀的齿轮传动设计，需要在类型选择、强度计算、材料热处理及润滑方式等多方面进行综合考量。 传动类型的选择是设计的第一步。根据传动轴的空间位置关系，可选择圆柱齿轮（平行轴）、锥齿轮（相交轴）或蜗杆蜗轮（交错轴）等。 工作条件则决定了采用开式、闭式还是半开式传动——闭式传动适用于重要或高速重载的场合，开式传动则用于低速、不重要的场合。 此外，还需根据齿面硬度选择软齿面（硬度 ≤ 350HBW）或硬齿面（硬度 > 350HBW）传动，前者工艺简单且成本较低，常用于中低速传动；后者承载能力强且结构紧凑，但制造要求高。 设计准则主要围绕失效形式的防治。齿轮常见的失效形式包括轮齿折断、齿面点蚀、齿面磨损、齿面胶合及塑性变形等。 对于闭式软齿面传动，通常以齿面接触疲劳强度为设计准则，再校核其齿根弯曲疲劳强度；对于闭式硬齿面传动，则按齿根弯曲疲劳强度设计，再校核齿面接触疲劳强度。 开式传动...

欢迎来到我的第一篇博客！在这里我会记录使用 Hexo 与 Butterfly 主题搭建博客的实践经验，同时分享以机械设计为主的技术要点与项目心得。还有AI时代到来之后的个人感悟，希望这些内容能为你解决工程实际问题提供参考。并能够给你的职业生涯开拓更多的可能性 全新的尝试，全新的开始我是一名机械设计工程师，长期从事产品结构设计与装配工作。写这篇文章的目的有三点： 记录博客搭建过程中的经验与坑位，方便自己和他人复用； 分享机械设计的实用技巧、工具和典型案例； 为需要帮助的朋友提供有偿或非有偿的设计支持与咨询入口。 这里你会看到的内容 博客搭建：Hexo 配置、Butterfly 主题定制、部署与常见问题排查； 工具与流程：常用 CAD/CAE 软件、制图规范、装配检验思路； 项目实战：设计思路、关键细节、失败教训与优化建议。 图片与封面说明封面图片已在元数据中指定：请将图片放到 source/img 目录下，路径与 cover 字段保持一致。 后续计划与联系方式未来我会持续更新搭建教程、实战案例与模板文件。若你有特定话题或问题想我写，欢迎在评论区留言或通过站内联系...
